防爆信号防雷器产品介绍：

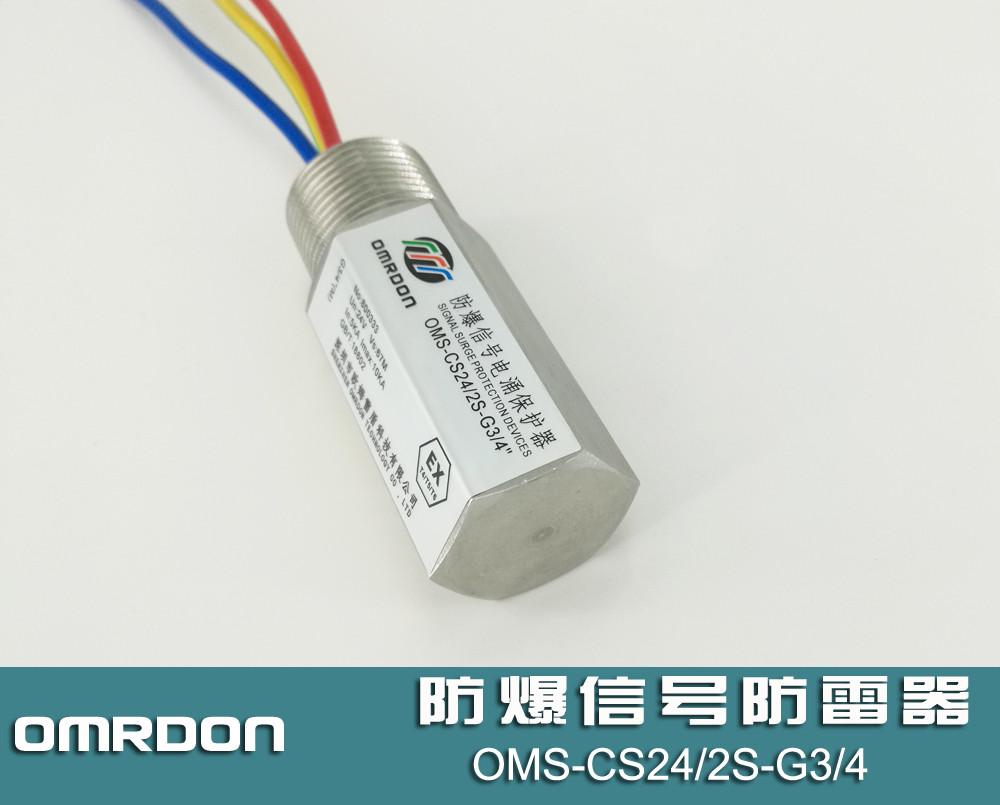

欧姆雷盾(omrdon)OMS-CS24/2S-G3/4防爆信号电涌保护器(防雷器)用于石油、化工、煤矿等易爆危险区域中本质安全电路和总线系统的电涌保护，如工业过程控制危险场所(现场)仪表、设备的粗细保护。
防爆信号防雷器功能特点：
◎ 较高的浪涌抑制能力.
◎ 安装快速、方便.
◎ 全密封整体型304不锈钢防爆外壳.
◎ 螺纹螺旋安装保证了系统的封闭性.
◎ 插入损耗低(≤0.3db).
◎ 传输速率高，使用频率范围大
防爆信号防雷器安装指导：
1、本防雷器外壳由抗腐蚀不锈钢制成，可以旋入控制设备中来取代传统电缆密封存管，保护器的固定导线并联连接到控制设备终端，适用于LPZ1-2区。
2、防雷器接地用尽可能最短的线连接。
3、防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护；如在使用过程中，信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已经损坏，需维修或更换。
|
产品名称
|
防爆信号防雷器
|
|
型号
|
OMS-CS24/2S-G3/4
|
|
保护线数
|
2线保护
|
|
标称工作电压Un
|
24V
|
|
最大持续运行电压Uc
|
32V
|
|
标称负载电流IL
|
0.55A
|
|
标称放电电流（8/20μS）In
|
5kA
|
|
最大放电电流（8/20μS）Imax
|
10kA
|
|
线-线电压保护水平（In）Up
|
≤58V
|
|
线-PG电压保护水平（In）Up
|
≤1200 V
|
|
带宽fg
|
20MHZ
|
|
温度范围
|
-40℃…+80℃
|
|
响应时间Ta
|
≤1ns
|
|
寄生电容
|
≤15pF
|
|
安装接线规格
|
2.5mm2
|
|
外壳材料
|
304不锈钢防爆壳体
|
|
外形尺寸
|
￠22X75mm
|
|
安装方式
|
G3/4”螺丝
|
|
典型应用
|
4-20mA测量电路或总线系统
|
|
防护等级
|
IP67
|
