同轴天馈防雷器产品描述：
欧姆雷盾（OMRDON）1.2-2.6G天馈电涌保护器（SPD、防雷器）是专门为GPS/BD通讯基站通信频段收发系统设计，使其免遭由天馈线引入的感应雷击及静电放电等过电压损坏。本产品具有防水、防尘功能，可用于室外安装场所。
同轴天馈防雷器功能特点：
1、高速反应，二级防雷保护，残压极低。
2、雷击通流能力强，最大可泄放25KA(8/20μs)，尤其适合于高山多雷区。
3、全铝金属外壳，屏蔽性能特优。
4、具有防水、防尘功能，安装于室外时尤其适合。
同轴天馈防雷器防雷器安装指导：
1、为了可靠地防止雷电袭击，可以在天线输出端和被保护设备输入端各串接一个天馈防雷器。在雷电较少的地区，天线不带放大器的情况下，也可以只用一个。
2、把防雷器上的接线片焊上尽量短的接地导线（导线面积不小于2.5mm2），另一端与防雷系统接地母线可靠连接，接地电阻不大于4Ω。
3、在户外使用天馈防雷器时必须注意防雨，切不可让雨水浸入其内部造成腐蚀损坏。
4、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则说明防雷器已经损坏，必须立即更换。
|
项目
|
复合型天馈防雷器
|
|
产品型号
|
OMS-N-JK/2.6
|
|
SPD类别
|
复合型
|
|
额定工作电压Un
|
DC5V
|
|
最大持续运行电压Uc
|
DC6V
|
|
额定工作电流A
|
DC4A
|
|
标称放电电流In(8/20μs)
|
20kA
|
|
最大放电电流Imax(8/20μs)
|
25kA
|
|
传输频率Ve
|
1.2~2.6GHz
|
|
交流耐受能力(1s, 5 times)
|
0.25A
|
|
冲击耐受能力
|
4kV,1.2/50μs; 2kA,8/20μs(10times)
|
|
电压保护水平Up
|
≤15V(8/20μs，20kA)
|
|
|
≤20V(1.2/50μs ,4kV)
|
|
持续功率输入RF
|
≤100W
|
|

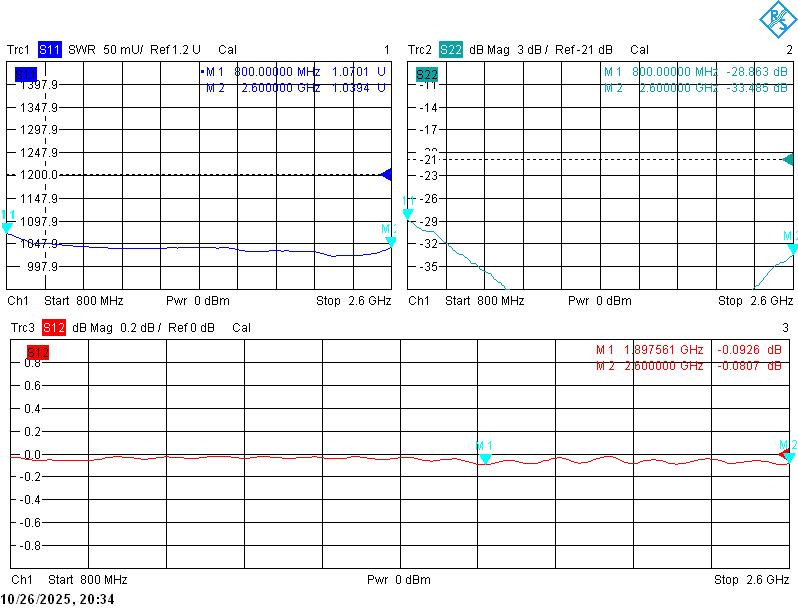

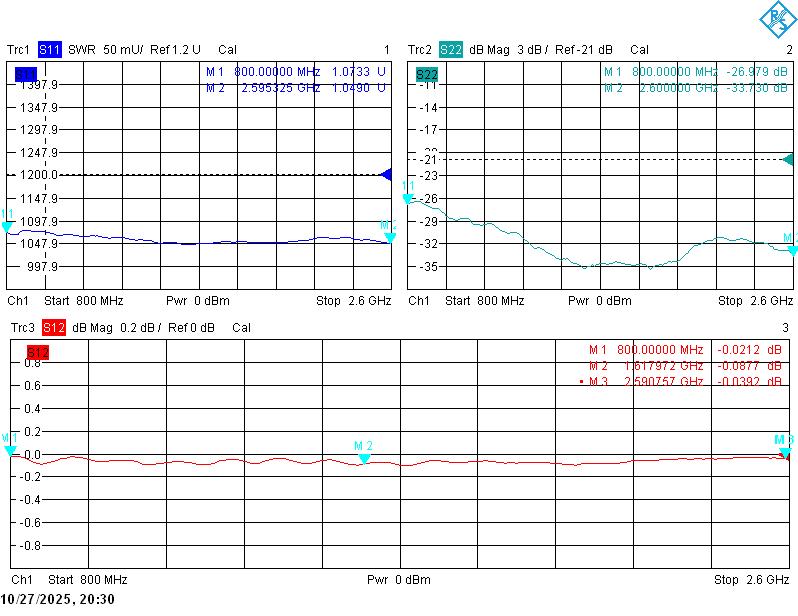

电压驻波比 VSWR
|
≤1.12
|
|
插入损耗
|
≤0.2dB
|
|
响应时间 Ta
|
≤10ns
|
|
串联电阻
|
0.5Ω±20%
|
|
绝缘电阻
|
≥1kΩ
|
|
端口特性阻抗
|
50Ω
|
|
端口型号
|
N(J/K)
|
|
防水等级
|
IP67
|
|
最大重量
|
300g
|
|
接地电阻Ω/线径
|
≤4Ω / 2.5mm2
|
|
工作温度范围
|
-40℃～+70℃
|
|
空气相对湿度（室内温度条件下）
|
30％～90％
|
|
尺寸
|
87*81*34mm
|
|
执行标准
|
EN61643-21:2001
|
