欧姆雷盾（OMRDON）25KAI级电涌保护器（Surge Protection Device,简称SPD）(又称防雷器、避雷器、浪涌保护器、过压保护器)，具有高雷电通流能力，适用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供电系统因雷击而产生的电磁脉冲（EMP）保护，用于雷击区域的LPZ OA或LPZB区与LPZ1区交界处.
防雷器安装注意事项：
1.本SPD应并联安装，一般情况下，只需连接两个接线柱中的任意一个即可，也可以采用双接线方式连接(凯文接线方式)。连接线要求牢固可靠，且要求短、粗、直。
2.安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器（熔断器）开关。
3.建议在SPD前端串联熔断器或自动断路器。确保避免防雷器劣化后短路引起火灾。
4.切记不可带电作业,安装前必须切断电源，严禁带电操作。
5.接地一定要良好且符合国家相关防雷规范要求.
6.设备需要定期检查，产品劣化后必须立即更换。
产品应用和安装位置：
欧姆雷盾（OMRDON）I级系列电涌保护器适用于雷击区域的LPZOA区或LPZOB区与LPZ1区区界面处，通常并联安装在埋地穿管进线低压入户端主配电柜处或楼层配电柜等。
典型应用:移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、开关箱以及其它各种重要且易遭受雷击的设备。
|
名称
|

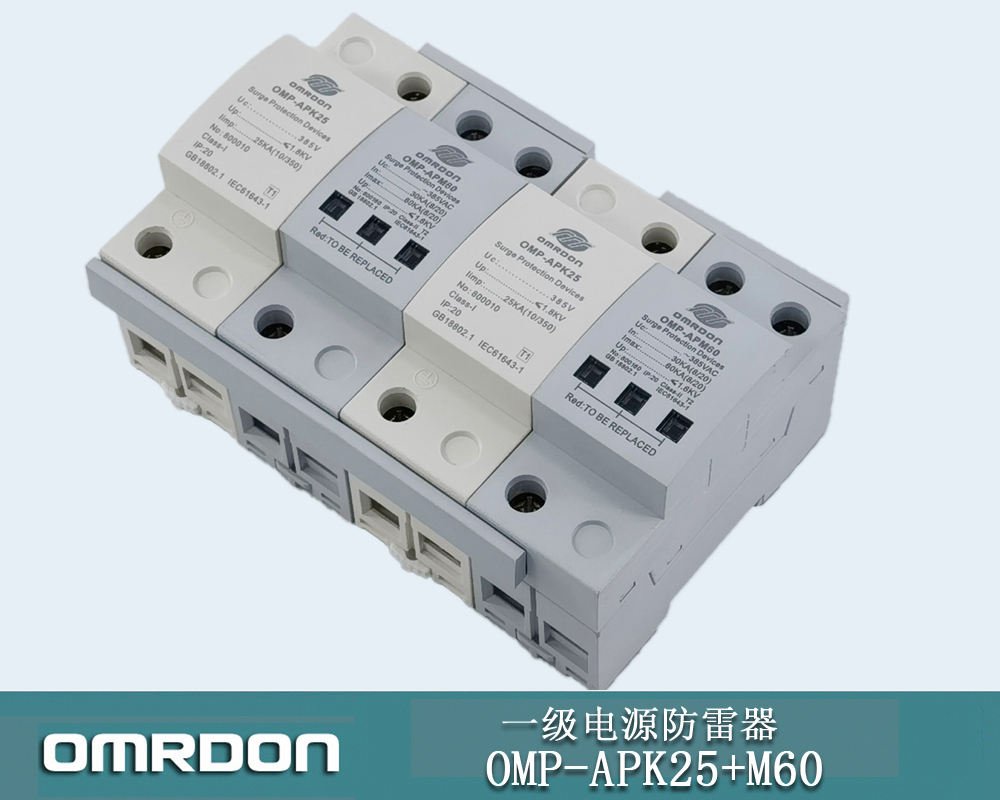

T1级电涌保护器
|
|
型号
|
OMP-APK25+M60-2
|
|
SPD端口
|
一端口
|
|
试验级别（依据IEC61643-1）
|
Class I
|
|
SPD类别
|
宽波型
|
|
保护模式
|
L-PE，N-PE
|
|
额定工作电压(Un)
|
220V/380V
|
|
最大持续工作电压(Uc)
|
385V 50Hz/60Hz
|
|
电压保护水平(Up) (1.2/50μs)
|
≤2.2kV
|
|
脉冲耐流(In)
|
25kA(8/20μs)
|
|
雷击冲击电流 (Iimp)
|
25KA(10/350μs)
|
|
响应时间 (Ta)
|
≤25ns
|
|
续流遮断能力
|
500Arms
|
|
(AC50~60Hz 255Vrms) If
|
|
绝缘阻抗
|
100MΩ
|
|
遥信定义
|
NC 常闭，COM 公共点，NO 常开
|
|
遥信终端接线的横截面积
|
最大1.5mm2单股/多股软铜芯线
|
|
接入导线截面(L/N)
|
≥10mm2
|
|
接入接地线截面(PE)
|
≥16mm2
|
|
(相线截面积S≤16mm2时，地线用S；相线截面积16mm2≤S≤35mm2时，地线用16mm2；相线截面积S≥35mm2时，地线要求S/2 ；依据GB50054第2.2.9条)
|
|
后备保护断路器选型
|
D型63A-125A/35KA
|
|
工作环境
|
-40℃~+85℃
|
|
相对湿度
|
≤95%
|
|
安装
|
35mm标准电气导轨
|
|
外壳材料
|
增强阻燃PBT
|
|
IP 保护等级
|
IP20
|
|
测试依据
|
GB18802.1、IEC61643-1
|
|
货号
|
800102
|
